Instal·lació elèctrica, gas i aigua

Instal·lació de l'aigua

L'aigua ens arriba a casa gràcies a les preses d'aigua que hi ha subterrànies, Ens arriba en unes canonades que actualment són de polietilè o coure. El consum d'aigua el podem controlar amb un comptador.  El comptador és un instrument metàl·lic que ens permet mesurar i enregistrar el consum d'aigua i pagar el valor corresponent a aquest consum a les empreses subministradores.

Instal·lació d'aigua potable

Canonades: permeten la conducció d'aigua des de la clau de pas fins als diferents punts d'ús.

Clau de pas: permet obrir i tancar l'entrada d'aigua. Poden haver diferents claus de pas.

Aixetes: permeten regular la sortida d'aigua i s'instal·len als extrems de les canonades. N'hi ha de diferents tipus.

Escalfadors d'aigua: serveix per escalfar l'aigua que passa per les conduccions d'aigua calenta fins a les aixetes dels diferents aparells.

Dipòsit d'aigua del vàter: conté aigua que, en obrir una vàlvula de sortida, cau amb prou per netejar-lo.

Instal·lació del desguàs

Canonades de desguàs: permeten la conducció d'aigües residuals des dels diferents punts de desguàs de l'habitatge fins a la caixa sifònica o el baixant.

Sifó: és un tub de plàstic que es col·loca al forat del desguàs dels bidets, dutxes... per evitar olor i els gasos de les aigües residuals.

Baixants: permeten la conducció de les aigües residuals fins a la claveguera.

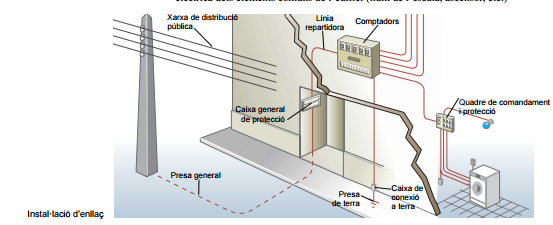

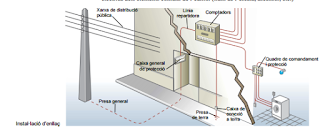

Instal·lació elèctrica

L'electricitat ens arriba gràcies a conductors anomenats fases, neutre i embrancament.

A partir dels embrancaments, es subministra l'electricitat a l'usuari mitjançant una de es fases i el conductor neutre, EL fusible de seguretat, que és el primer element de la instal·lació, es col·loca abans del comptador i protegeix la instal·lació d'un curtcircuit o una sobrecàrrega de la línia subministradora

Presa de terra: descarrega el corrent a terra quan hi ha un defecte aïllant. Quan això passa, s'activa l'interruptor diferencial (ID) i es desconnecta la font de corrent elèctric.
El comptador: a les cases individuals es col·loca aprop de l'entrada de
l'habitatge i a les plurifamiliars es col·loca a la planta baixa.

Instal·lació de gas

El subministrament als habitatges es fa a través de les connexions de servei, que surten de les canalitzacions secundàries, ja sigui procedents d'artèries o anells de repartiment, en el cas de la distribució del gas natural. o de dipòsits GLP. Les canonades receptores són normalment de coure o d'acer. També es fa servir polietilè per a trams soterrats. Les unions entre els tubs han de ser soldades, i s'han d'utilitzar els accessoris adequats per els canvis de direcció i les derivacions.

Informació extreta del llibre de Tecnologia 4t d'ESO, text la Galera
